Electronics Lab

Das Electronics Lab bietet auf 30 m2 verschiedene Elektronikarbeitsplätze und eine breite Palette an Geräten für den Bau von elektronischen Schaltungen und Prototypen. Vor der Nutzung des Labs ist die Teilnahme an der Basisschulung erforderlich, welche im Kalender zu finden finden.

Electronics Lab – Sicherheits- und Bedienungshinweise

Der Voltera Platinendrucker kann selbstständig Löten und Bohren. Er ist ein Präzisionswerkzeug und eines der speziellsten Geräte im Electronics Lab.

Platinendrucker – VOLTERA V-One

  • 3-Achsen-Portaldrucker und -bohrer
  • eingebaute Reflow-Station
  • Herstellung doppelseitiger Platinen
  • Druckbereich: 128 x 116 mm
  • Leiterbahn mind.: 0,2mm
  • Verwendbares Dateiformat: .gerber

    Maschinenklasse: D (Preis inkl. Druckpaste)

Die Handlötstationen im Electronics Lab sind vielseitig einsetzbar. Hiermit können Reparaturen an elektronischen Baugruppen durchgeführt werden.

Lötstation Set – Weller WT 1013 digital (3 Stück)

  • Leistung: 90 W
  • Temperatur: +50 °C bis +550 °C


Die Handlötstationen im Electronics Lab sind vielseitig einsetzbar. Hiermit können Reparaturen an elektronischen Baugruppen durchgeführt werden.

Löt-/Entlötstation-Versorgungseinheit mit Vakkuumpinzette Weller WXR 3031

  • Vakuumdruck max.: 0.7 bar
  • Luftmenge max.: 18 l/min
  • Temperatur: +100 °C bis +450 °C
  • Temperaturgenauigkeit: ±9 °C
  • Temperaturstabilität: ±2 °C


Das Oszilloskop hilft dabei, verlötete, aufgebaute oder reparierte elektronische Baugruppen zu überprüfen. Jede Reparatur wird so zum Kinderspiel im Electronics Lab.

Digital-Oszilloskop  Tektronix MDO3014

  • Analoge Kanäle: 4
  • Bandbreite: 100 MHz
  • Spektrum Analyzer: 9 kHz – 100 MHz
  • Eingangsimpedanz: 1 MΩ; 75 Ω; 50 Ω
  • Eingangskopplung: AC, DC
  • Eingangsspannung: 300 V


Das Oszilloskop hilft dabei, verlötete, aufgebaute oder reparierte elektronische Baugruppen zu überprüfen. Jede Reparatur wird so zum Kinderspiel im Electronics Lab.

Digital-Oszilloskop  Tektronix TBS1052C

  • Analoge Kanäle: 2
  • Bandbreite: 50 MHz
  • Eingangsimpedanz: 1 MΩ +/- 2%
  • Eingangskopplung: AC, DC
  • Eingangsspannung: 230 V/AC


Mit dem Belichtungsgerät können und Vakuum spezielle Materialien belichtet werden. Sie ist ein sehr vielseitiges Gerät im Electronics Lab.

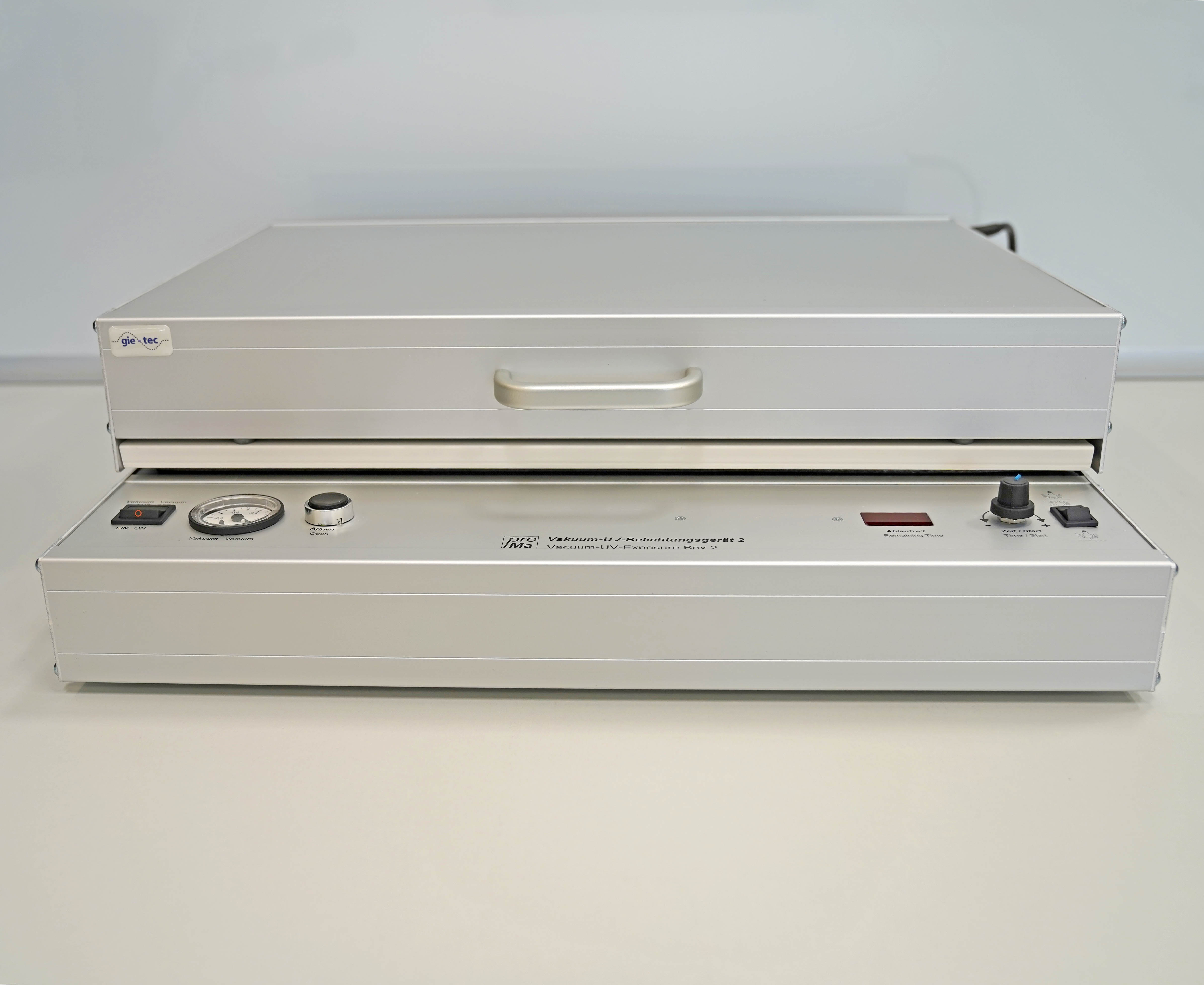

UV-Belichtungsgerät Vakuum – Proma

  • Besonderheit: Vakuum
  • Leistungsaufnahme: 260 W
  • Röhren: 8 x 15 W


Die Sprüh-Ätzanlage ist ein interessantes Werkzeug zur Herstellung von Platinen im Electronics Lab. Sie befindet sich schon lange im Inventar des InnoLab.

Sprühätzanlage Proma

  • Passend für: einseitige Platinen
  • Größe der Leiterplatten max.: 240 x 310 mm


Mit dem Reflow Ofen im Electronics Lab können Bauteile anhand einer definierten Temperaturkurve gebacken werden. Ein einfaches aber effektives Werkzeug im Electronics Lab.

Quarz Reflow Ofen – Bungard Hot Air 3000

  • Reflow Ofen für die Verarbeitung von SMT Produkten
  • Leistung: 2400 W
  • Temp.-Bereich: 70 – 300°C
  • Größe der Leiterplatten max.: 350 x 300 mm


Mit dem Mini-Tischbohrmaschine können schnell und einfach kleinste Bohrungen hergestellt werden. Sie befindet sich im Electronics Lab.

Mini-Tischbohrmaschine – Proxxon TBM 220

  • Drehzahlbereich: 1800 – 8500 U/min
  • Spannzangenaufnahme


Die Vorheizplatte hilft bei der Erhaltung von konstanten Temperaturen auf der Platine. Sie erleichtert das Löten im Electronics Lab.

Infrarot Vorheizplatte Weller WHP 3000

  • Temperatur: +50°C bis +400°C
  • Leistung max.: 1200 W


Das Multimeter ist fixer Bestandteil des Electronics Lab.

Hand-Multimeter digital VOLTCRAFT VC850 (5 Stück)

  • Messbereich Temperatur: -40 °C bis +1000 °C
  • Messbereich A/AC: 0.1 µA – 10 A
  • Messbereich A/DC: 0.1 µA – 10 A
  • Messbereich V/DC: 0.1 mV – 1000 V
  • Messbereich V/AC: 1 mV – 750 V


Das Multimeter ist fixer Bestandteil des Electronics Lab.

Hand-Multimeter digital Fluke 87V IMSK

  • Messbereich Temperatur: -200 °C bis +1090 °C
  • Messbereich A/AC: 0.1 µA – 10 A
  • Messbereich A/DC: 0.1 µA – 10 A
  • Messbereich V/DC: 0.1 mV – 1000 V
  • Messbereich V/AC: 0.1 mV – 1000 V


Ein super Werkzeug ist die Wärmebildkamera, mit welcher Hitzeknoten in elektronischen Baugruppen festgestellt und lokalisiert werden können. Sie befindet sich im Regal im Electronics Lab.

WärmebildkameraVOLTCRAFT WBP-80

  • Messbereich Temperatur: -10 bis 400 °C
  • Bolometermatrix: 80 x 60 Pixel


Mit dem Labornetzgerät können definierte Spannungen und eine konstante Stromversorgung sichergestellt werden. Unerlässlich für jedes Electronics Lab

LabornetzgerätGW Instek GPD-4303S

  • fernsteuerbar Ausgänge: 4
  • Leistung: 195 W
  • einstellbar: 0 – 30 V/DC, 0 – 3 A


Mit dem Labornetzgerät können definierte Spannungen und eine konstante Stromversorgung sichergestellt werden. Unerlässlich für jedes Electronics Lab

Labornetzgerät VOLTCRAFT PPS-11603 (2 Stück)

  • fernsteuerbar Ausgänge: 2
  • Leistung: 160 W
  • Schnittstellen: USB Remote
  • einstellbar: 0 – 60 V/DC, 0 – 2.5 A


Die elektronische Last fungiert als Verbraucher, wenn man das eigentliche Bauteil noch nicht hat. Genau das richtige für unser Electronics Lab.

Elektronische Last – Rigol DL3021

  • Last-Eingangsstrom max.: 40 A
  • Dauer-Anschlussleistung max.: 200 W
  • Last-Eingangsspannung: 0 – 150 V/DC
  • Eingangsspannung: 115 – 230 V/DC


Der Funktionsgenerator ist ein sehr spezielles und raffiniertes Werkzeug. Es steht im Electronics Lab.

Funktionsgenerator GW Instek MFG-2260MFA

  • Frequenz-Bereich: 1 µHz – 60 MHz
  • Kanäle: 2-Kanal
  • Schnittstellen: USB


Der Trenntrafo ist ein einzigartiges Bauteil welches die Entkopplung von dem eigentlichen Stromnetz bietet. Er befindet sich im Regal im Electronics Lab.

Labor-Trenntrafo VOLTCRAFT IT-1500

  • Ausgangsstrom: 6.5 A
  • Ausgangsspannung max.: 230 V/AC
  • Leistung: 1500 VA
